石英晶体切型

来源：技术部发布时间：

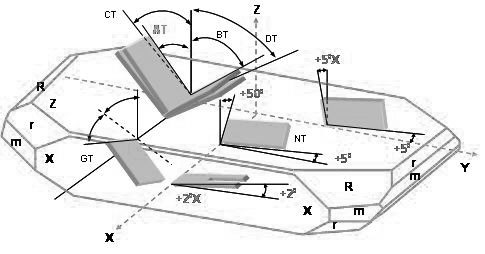

依据不同的应用领域及工作温度需求, 对应了许多不同的石英晶棒切割角度种类，例如AT-, BT-, CT-, DT-, NT, GT…..等不同的切割，不同的切割方向的晶片具有不同的弹性常数张量(elastic constant tensor)、不同的压电常数张量(piezoelectric constant tensor)及不同的介电常数张量(dielectric constant tensor)，这些张量在石英晶体的设计及应用上表现出不同的振荡及温度特性， (下图)表现了在Z-plat石英结构上,几种不同方向的石英晶片切割方式。
