晶体谐振器的组成

来源：技术部 发布时间：

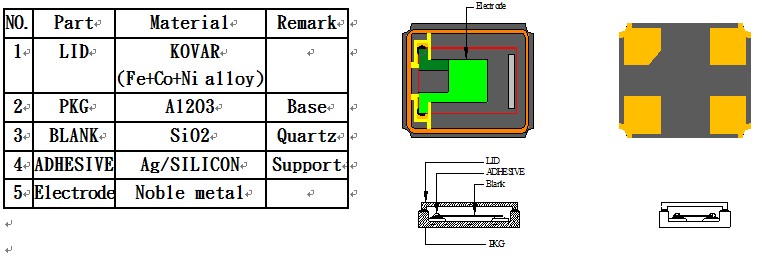

   晶体谐振器是由晶片、电极、基座、上盖、导电胶所组成，其关键部分是晶片。晶片是弹性体，它有固有频率，也是压电体，谐振时振动幅度最大阻抗最小；当失谐时阻抗迅速加大。

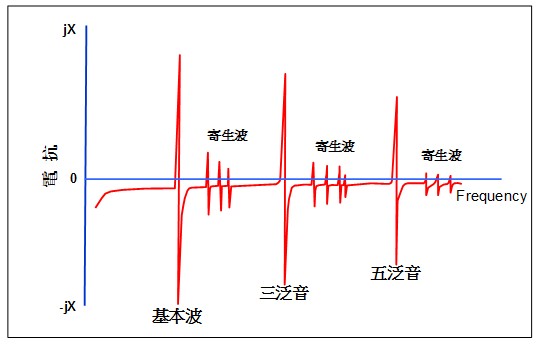

目前使用较多的为AT切和BT切的晶片，同是AT切的晶片，在振动模式上又有基频（FUND）、三次泛音、五次泛音等之分。小型SMD石英晶体谐振器而言，5次泛音很少，3次泛音一般在40M以上时才会少量生产。同一频率的产品，3次泛音的厚度是基频的3倍。在设计晶片厚度时，AT切的晶片的厚度与频率及振动模式有关，而与晶片的尺寸大小无关。做成成品后的AT切基频产品、AT切3泛音产品与BT切产品可以通过观察其C0/C1值、TS值、电阻值及TC特性来区分
